上海臺鳴牌二位二通膜片式帶信號電磁閥廣泛用于液體、氣體的管路自動化控制，尤其適用于低壓力或零壓差的管路系統；上海臺鳴牌信號反饋電磁閥是在閥的基礎上加裝信號傳感器，可在系統設計中設計信號反饋裝置，通過傳感器信號反饋可遠程監控電磁閥開、閉狀態。
主要技術參數
1、工作型式：分步直動式：閥前的壓力與閥后的壓力差為O（即零壓差電磁閥）
常閉通電時，因磁力的作用，動鐵芯向上運動，導閥口打開，閥上腔的壓力被卸掉，此時上腔壓力小于閥進口端的壓力，主閥被打開。因膜片組件向上運動，與傳感器的距離加大，傳感器檢測到距離信號，向控制中心輸出一個DC12V～30V的直流電信號，通過此信號反饋可在系統控制中心觀察到電磁閥是否打開，工作是否正常。當系統設計中反饋信號用指示燈顯示時，常閉型電磁閥通電打開則顯示燈亮，否則為熄滅狀態。常開型電磁閥通電時閥關閉，顯示燈滅，斷電時閥處于開啟狀態，顯示燈一直亮起。常閉電磁閥斷電時，動鐵芯及膜片組在彈簧力的作用下下移復位，導閥口關閉、主閥關閉，主閥上腔壓力大于閥前壓力，同時在復位彈簧作用下電磁閥關閉，流體被切斷。此時膜片組件的下方金屬件與傳感器的距離小于檢測范圍（3.5mm），信號傳感器不輸出任何信號。常開型電磁閥正好與常閉型電磁閥通、斷電狀態相反。
2、環境溫度：-10℃～65℃ 流體溫度：0℃～70℃
3、常閉電磁閥工作壓力：AC220V 0～10bar； DC24V 0～6bar。其它電壓和壓力可以定制。供給電磁閥線圈電壓波動允許±10%
4、反饋信號傳感器：直流二線式 DC12 ～DC30V（常規）；交流二線式 AC24 ～ AC240V（定制）
5、信號反饋傳感器消耗電流≤15mA , 負載電流200mA。防護等級IP65
6、反饋信號傳感器帶LED指示燈，線纜長度2M，如需特殊線纜長度可以定制。

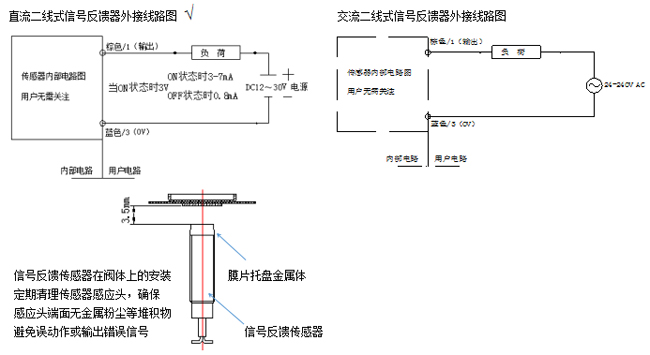

信號反饋器分直流二線式和交流二線式，常用直流二線式（常規）。外接線路時注意電源的要求，電磁閥電磁線圈的接線與反饋信號器的接線各自獨立；直流反饋信號器接負荷時注意極性要求，見下面的外接線路圖。
安裝注意事項
1、電磁閥接管平行于大地，線圈垂直向上，在條件不允許時線圈的傾角不大于45°。流體流向要與電磁閥箭頭方向一致，安裝在露天場所應注意防水
2、電磁閥應定期清理維護，確保閥腔內的膜片清潔干凈，尤其先導頭內壁保持無水垢、雜質等；定期檢查信號傳感器感應頭，確保沒有金屬粉塵等堆積物，以免誤動作或者誤判。
